戻る リレーによる 4bit 加算回路  (4bit adder)


半加算器スイッチ(リレー)による半加算器 のページで、基本論理回路やリレーを使って半加算器を作れることが分かりました。
半加算器は 2 進数の 1 桁の足し算ができます。

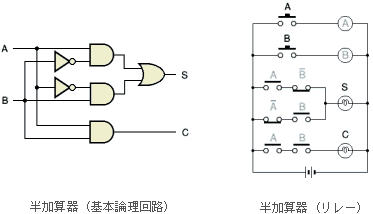

半加算回路2種


しかし、2 進数の 1 桁だけでは、これが本当に使い物になるのか、少し気懸かりです。

そこで、半加算器を組み合わせて、リレーで 4 ビットの 2 進数を加算する回路を作ってみます。

複数のビットの加算をするには、下位の桁の加算で生じたキャリーも加えなくてはなりませんから、 1 桁加算するのに半加算器が 2 個必要です。 ただし、最下位の桁では下位桁からのキャリーがないので、4 ビットの加算回路では 2 × 3 + 1、 計 7 個の半加算器があればいいことになります。



下図が加算回路です。
一見複雑そうですが、よく見れば、単に半加算器が 7 個 組み合わせられているだけ だということが分かります。
スイッチ A0 〜 A3B0 〜 B3、 リレーのコイル A0 〜 A3B0 〜 B3、 または下部の 2 進数 A, B の付近をクリックすると動きます。 これで、 4 桁の 2 進数の加算ができますから、試してみて下さい。










リレーを使って、実際に 4 ビットの加算回路を作ってみました。

web では試してもらえないので残念ですが、スイッチを押す度にリレーがカチカチと動いて、 まぎれもなく 「電気回路が計算している」 ことが実感できます。

リレー

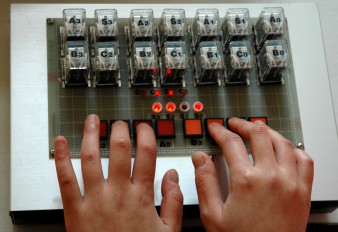

リレー式 4 ビット加算回路 (0110 + 0111 = 1101 の計算例)

トランジスタや IC は、リレーのような 「スイッチ」 と同じ働きをしますから、 リレーで計算ができるのなら、 IC で計算ができて不思議はありません。
論理回路や演算回路、あるいはコンピュータといったようなものも、 スイッチを組み合わせていけばできるんだということが、理解しやすくなるように思えます。



リップルキャリー リレー式の加算器は、動作速度の遅さも、大きな特徴 (?) です。
例えば、A を 1111、B を 0000 (1111 + 0000 = 1111 の状態) にしておいて、B を 0001 にする (1111 + 0001 = 10000) と、 最下位ビットに 1 を加えたことによってキャリーが発生し、 それが次々に上位桁に波及していく様子が分かります。 目に見えるほど遅くはありませんが、複数のリレーの作動音が 「ジャッ」 という風に聞こえて、 計算に多少時間がかかっている、という雰囲気がします。
それを測定してみたのが左の図です。 A を 1111 にしておいて、B0 を 1 にすると、 まず C0 が 1 に、 ついで C0 が 1 になったために C1 が 1 に、 という風に、キャリーが上位桁に及んでいっている様子がよく分かります。
図の横軸は一目盛が 5msec ですから、キャリーはほぼ 10msec で伝わっており、 B3 が 1 になってから、ほぼ 40msec 後に C3 が 1 になっています。 4 ビットの 2 進数を加算するのに、0.04秒 かかったわけです。
もしこれが 32ビットの加算器であれば、計算に 0.3秒 かかることになります。
加算を 1 万回ほど繰り返すというようなプログラムでは、それ (加算) だけで 1 時間近くかかってしまいます。 やはりリレーは、高速処理には向きません。 (look-ahead carry adder という、キャリーを別途計算して、高速に処理できる加算回路もあります。)




関連事項: 講義資料/半加算器   講義資料/スイッチ(リレー)による半加算器  講義資料/2進数の加減算


情報処理概論 に戻る   目次 に戻る   戻る

*1 A0〜A3、B0〜B3 のスイッチを押すと、青、赤の線で囲まれている 3つの接点が動きます。 グレーの線で囲まれている部分それぞれが半加算器です。


  また、下図は論理回路で書いた加算回路です。HA はそれぞれ半加算器を表しています。 論理的には、上の図とまったく同じです。
