フィリップ・フロップ （flip-flop） |
2 個の NAND 回路が下図のように接続されています。
NAND 回路は、 入力がすべて 1 になったときに 0 を出力する論理回路です （下図右の真理値表参照）。
これを図のように接続すると 「記憶回路」 になります。
「え、 こんなもんで記憶が？」 と思うかもしれませんが、 できるんですから不思議です。
いま （図の初期状態では）、 出力 Q は 0 です。
入力 S の付近をマウスでクリックしてみて下さい。
入力 S が 0 になって、 出力 Q が 1 に変わります。
クリックをやめると S は 1 に戻りますが、 Q は 1 のままです。
もう一度クリックすると S は 0 になって、 Q はやはり 1 のままです。
一度 Q が 1 になればあとは何度 S をクリックしても、 Q は 1 のまま変わりません。
今度は入力 R の付近をクリックすると、 出力 Q が 0 になります。
クリックをやめると R は 1 に戻りますが、 Q は 0 のままです。
あとは何度 R をクリックしても、 Q は 0 のまま変わりません。
つまりこれは、 一瞬でも S を 0 にすると
Q が 1 になり （1 を書き込む）、
R を 0 にすると Q が 0 になる （0 を書き込む） 記憶回路です。
このような記憶回路 （メモリセル） を大量に集積したものが SRAM （Static Random Access Memory） です。

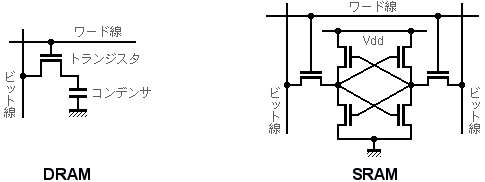

SRAM のメモリセルには、 実際には上図のように 6 個 （または 4 個） のトランジスタが使われています。
DRAM に比べて高速、低消費電力などの点で優れていますが、 トランジスタ数が多いため集積度を高くできません。
一般的に、コンピュータのメモリには DRAM が、 高速動作が必要なキャッシュメモリなどに SRAM が使用されています。
NAND 回路は、 入力がすべて 1 になったときに 0 を出力する論理回路です （下図右の真理値表参照）。
これを図のように接続すると 「記憶回路」 になります。
「え、 こんなもんで記憶が？」 と思うかもしれませんが、 できるんですから不思議です。
いま （図の初期状態では）、 出力 Q は 0 です。
入力 S の付近をマウスでクリックしてみて下さい。
入力 S が 0 になって、 出力 Q が 1 に変わります。
クリックをやめると S は 1 に戻りますが、 Q は 1 のままです。
もう一度クリックすると S は 0 になって、 Q はやはり 1 のままです。
一度 Q が 1 になればあとは何度 S をクリックしても、 Q は 1 のまま変わりません。
今度は入力 R の付近をクリックすると、 出力 Q が 0 になります。
クリックをやめると R は 1 に戻りますが、 Q は 0 のままです。
あとは何度 R をクリックしても、 Q は 0 のまま変わりません。
つまりこれは、 一瞬でも S を 0 にすると
Q が 1 になり （1 を書き込む）、
R を 0 にすると Q が 0 になる （0 を書き込む） 記憶回路です。
上図の真理値表は、上の NAND 回路の状態を 青 で、
下の NAND 回路の状態を 赤 で表しています。
なお、クリックしてから、少し遅れて回路の状態が順次変わるようにしてあります。
遅れ具合は
で調整できます。
このような記憶回路 （メモリセル） を大量に集積したものが SRAM （Static Random Access Memory） です。
SRAM のメモリセルには、 実際には上図のように 6 個 （または 4 個） のトランジスタが使われています。
DRAM に比べて高速、低消費電力などの点で優れていますが、 トランジスタ数が多いため集積度を高くできません。
一般的に、コンピュータのメモリには DRAM が、 高速動作が必要なキャッシュメモリなどに SRAM が使用されています。
