ディスプレイ （色の表示） （display）

こうして、R, G, B ３色の明るさを変えると、中央の三角形の部分の色も それに応じて変わります。
R, G, B 各色が 256階調の表示ができると、R, G, B ３色を重ねて表示している中央の三角形は、 256 × 256 × 256 ＝ 16,777,216 色の表示ができることになります。

上図下部のカラーパレットをクリックすると、 その色がどのようにして表示されているかが分かります。
カラーパレットの白をクリックするか、 中央の白い三角形の付近をクリックすれば、初期状態に戻ります。

しかし、ディスプレイ装置は、赤･緑･青の３色を、同じ場所に重ねて表示することはできません。 CRT (cathode ray tube) ディスプレイでは左図のようなシャドウマスクを使用します。 赤・緑・青に発光する蛍光体が規則的に配列されています。 それぞれの蛍光体は小さいので、少し離れて見ると分からなくなります。 赤・緑・青のドットがすべて明るく発光していると、白く見えます。 新聞の写真を拡大して見ると、大きさの違う点で明暗を表していることが分かりますが、 普通に見ると小さい点は気にならず、自然な写真に見えるのに似ています。

液晶ディスプレイの画面も R, G, B 3色で表示されますが、CRT ディスプレイと違って R, G, B 3色のフィルタが横一列に配置されています。

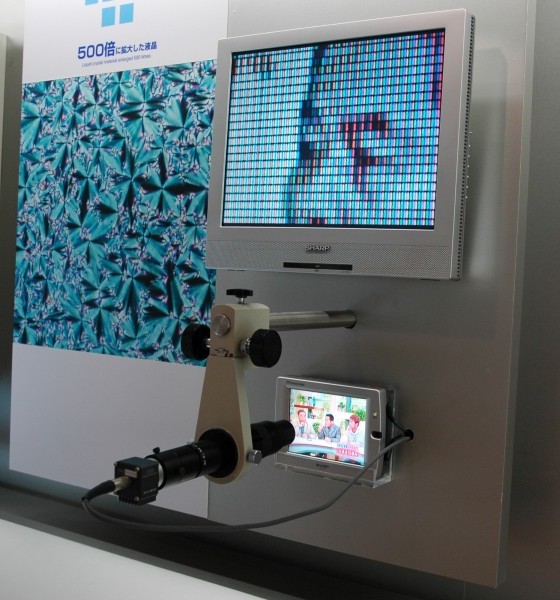

下の写真はシャープ株式会社の技術ホール に展示されている、液晶 TV 画面の拡大表示装置です。
拡大画面の下の を右方向にドラッグすると、 拡大倍率が次第に大きくなります。 液晶ディスプレイのカラーフィルタの様子がよく分かります。

液晶TV画面の拡大表示装置
